金相显微镜目镜和物镜的安装方法

 行业新闻    |      2020-09-16 14:03

  为了保管上的需要,金相显微镜中某光学部件,如目镜、物镜、摄影装置等是要单独保管,在使用显微镜时需要进行安装和拆卸。那么,金相显微镜目镜和物镜要怎样安装呢?

  1、金相显微镜目镜的安装

  目镜的安装比较简单,先把目镜简上的塑料防尘盖子取下,然后自目镜筒上端插入选择好的目镜就可以了。若要更换放大倍数不同的目镜,仅需把原来已安装好的目镜从镜筒中拔出,然后把要用的目镜擂入目镜筒中即可,但要注意目镜是否已和目镜筒的支承面完全重合。

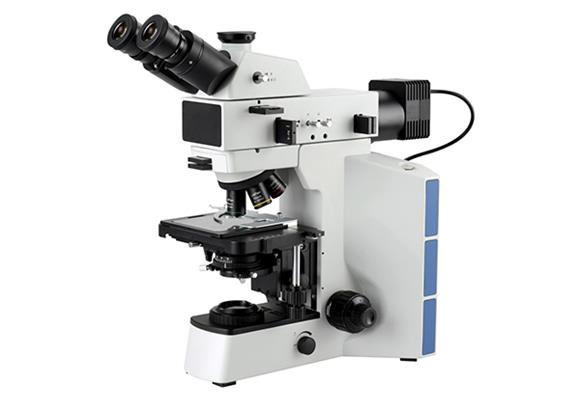

金相显微镜


  2、金相显微镜物镜的安装

  金相显微镜的物镜是安装在物镜转换器上的。安装物镜时,用手转动粗动手轮,使载物台升高,同时使载物台与物镜转换器之间保持足够大的距离,然后将三个放大倍数不同的物镜按低倍、中倍、高倍的次序分别旋入转换器的物镜螺孔中,切不可无次序地安装。

  在螺纹未上紧前,不可脱手,以防物镜掉下而损坏,但也不宜上得太紧,要松紧适中。安装好后,转动转换器,把物镜转到工作位置上,此时应听到转换器上的弹簧顶尖与楔形槽吻合的轻微“卡嚓”声。

  需要注意的是,旋转装上物镜的转换器时,要用手指抓住转换器的边缘旋转,不要用手扳着物镜来推动转换器,因为这样操作,容易引起光轴歪斜,损坏物镜螺纹,影响机械系统与光学系统的同轴性。

  以上内容就是对金相显微镜目镜和物镜的安装方法的介绍了,希望对大家有帮助。富莱恩电子主要从事各种检测仪器的研发生产,目前可提供优质的金相显微镜、视频显微镜、金相研磨机、影像测量仪、荧光光谱仪等产品,欢迎咨询。
