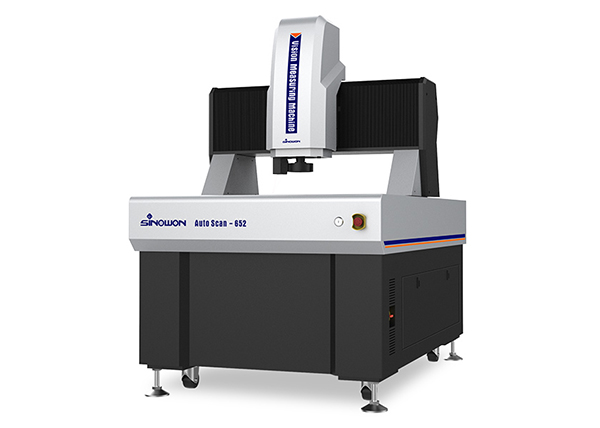

AutoScan-652 激光扫描全自动影像测量仪

 提示:点击图片可以放大
产品特点:
● 移动龙门结构,测量工件固定不动;
● 四轴CNC全自动闭环控制,全自动测量;
● 大理石基座和横梁,稳定可靠;
● 进口开放式光栅尺,分辨率0.1um,精度高,稳定性好;
● 进口P级直线导轨、研磨级滚珠螺杆和松下交流伺服电机,确保机台运动系统定位精度的稳定性;
● 高清彩色工业相机,满足清晰观察和稳定测量的需求;
● 6.5X连续自动变倍镜头,准确自动变倍,一次像素校正即可;
● 程控式5环8区LED表面光源、透射平行LED轮廓光源系统,智能实现256级亮度调节;
● 配置进口非接触激光传感器,实现厚度,平面度等测量;
● 标配自主产权的iMeasuring 5.0全自动影像测量软件,功能强大,简单易用;
● 可选配接触式探针,同轴光等配置,也可根据要求进行客户定制化设计;
● 可选FexQMS测量数据分析及和实时监控软件,提升制程控制、降低物料耗损。
配置参数:
产品名称 激光扫描全自动影像测量仪
型号 AutoScan 652
货号# 522-141
X-Y轴行程 600x500mm
Z轴行程 200mm
X/Y/Z3轴光栅尺 进口开放式光栅尺,分辨率:0.0001mm
导向方式 进口P直线导轨,双轨双滑块导向
操作方式 遥控手柄,鼠标操作,编程自动检测
测量精度* XY轴:≤1.8+L/200(um)
Z轴:≤5+L/200(um)
重复性 ±2um
视频系统** 1/3"彩色CCD相机
6.5X自动变倍镜头
光学放大倍数:0.7X-4.5X,视频放大倍率:22X~146X
视野大小(mm) (对角*水平*垂直) 镜头倍率 0.7x 1x 2.0x 3.0x 4x 4.5x
1/2”CCD 11.43x9.14x6.86 8.00x6.40x4.80 4.00x3.20x2.40 2.67x2.13x1.60 2.00x1.60x1.20 1.78x1.42x1.07
光源 轮廓光 LED平行轮廓光源
表面光 5环8区0~255级连续可调
软件系统 标配iMeasuring 5.0全自动影像测量软件
机台承载 30Kg
工作环境 温度20℃±2℃,温度变化<2℃/hr,湿度30~80%,振动<0.002g,低于15Hz
电源 220V/50Hz/10A
外形尺寸 1600x1050x1650mm
包装尺寸 1800x1400x2000mm
重量 1380Kg
